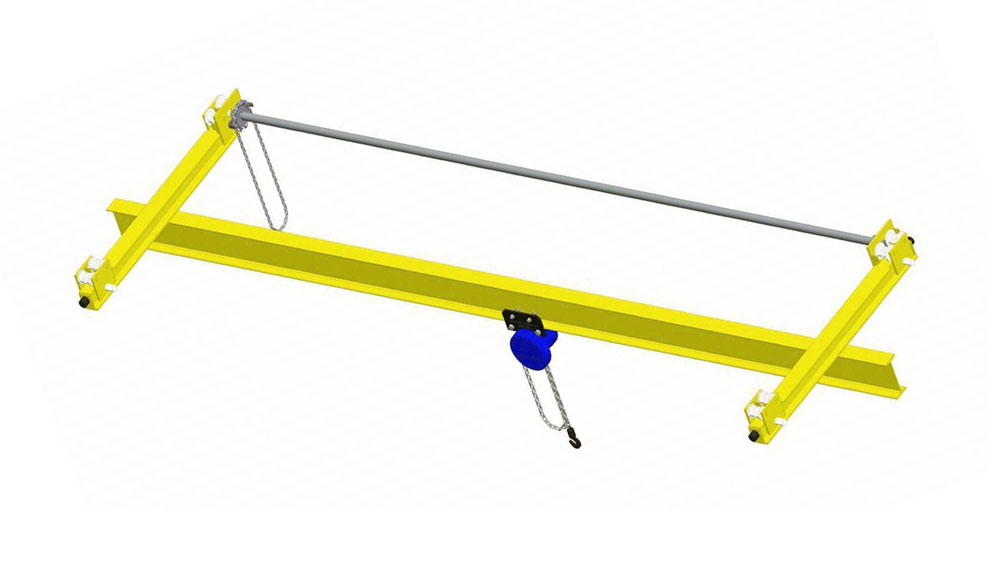

Кран-балка «под ключ»: От Выбора до Первого Подъема – Полное Руководство от ПрестижСервис
Кран-балка «под ключ»: От Выбора до Первого Подъема – Полное Руководство от ПрестижСервис
Организация грузоподъемных операций на производстве, складе или в ремонтном цеху — это фундаментальная задача, от решения которой зависит эффективность всего технологического процесса. Рынок предлагает десятки вариантов оборудования, но только комплексный подход позволяет избежать скрытых рисков и непредвиденных расходов. Установка кран-балки «под ключ» — это не просто покупка металлоконструкции с тельфером, а сложный инженерный проект, требующий глубокой экспертизы на каждом этапе. Компания «ПрестижСервис» специализируется именно на таком подходе: от проектирования и изготовления фундамента до первого подъема груза, включая полный цикл согласований и технического освидетельствования. В этом материале мы разберем, как выбрать идеальную кран-балку и пройти весь путь без ошибок.
Часть 1. Определяем техническое задание: с чего начинается выбор
Ошибка на этапе выбора типа кран-балки способна привести к лишним капитальным затратам или полной неработоспособности системы. Поэтому первым шагом всегда является грамотный аудит площадки, который в «ПрестижСервис» проводят выездные инженерные бригады с полным комплектом измерительного оборудования.
- Опорная или подвесная: в чем принципиальная разница?
Этот выбор диктуется геометрией здания и нагрузками на строительные конструкции. Опорная кран-балка движется по рельсам, закрепленным на подкрановых путях, которые опираются на колонны здания. Это классическое решение для высоких пролетов и серьезных грузов, где важно передать нагрузку напрямую на фундамент, а не на фермы перекрытия. Здесь критически важным становится состояние подкранового пути. Специалисты «ПрестижСервис» проводят нивелировку и дефектовку путей еще до начала подбора оборудования, так как геометрия рельса напрямую влияет на износ ходовых колес. Допустимые отклонения по СНиП составляют не более 15 мм по высоте и 10 мм в плане на 10 метров пути, и мы жестко контролируем эти параметры. При выявлении сверхнормативных отклонений «ПрестижСервис» выполняет ремонт и техническое обслуживание подкранового пути, включая рихтовку рельсов, замену подкладок, подтяжку анкерных болтов и восстановление тупиковых упоров. Подвесная кран-балка крепится к нижним поясам стропильных ферм перекрытия. Она незаменима в ангарах и цехах, где нет колонн, или когда необходимо передать груз из одного пролета в другой, не прибегая к сложным передаточным тележкам. Подвесные системы экономят полезное пространство по краям пролета, обеспечивая «мертвую зону» минимальных размеров. Однако здесь требуется тщательный расчет несущей способности ферм. Наши инженеры выполняют поверочные расчеты строительных конструкций, чтобы исключить риск перегрузки кровельного каркаса. - Грузоподъемность и пролет: цифры, которые нельзя переоценить
Грузоподъемность выбирается не только исходя из массы типового груза, но и с учетом веса грузозахватного органа (траверсы, клещей, магнита). Мы всегда рекомендуем закладывать запас в 15–25% от номинальной массы, чтобы исключить работу привода на пределе возможностей. Пролет (длина моста крана) — параметр, требующий точного лазерного замера. Отклонение в расчетах пролета опорного крана даже на 10 мм может сделать невозможным монтаж без сложных переделок. «ПрестижСервис», обладая собственным производством металлоконструкций, изготавливает мосты строго под фактические размеры цеха, полученные в ходе геодезической съемки. Мы также учитываем температурные швы здания: при длине цеха более 60 метров мост крана должен иметь термокомпенсационные зазоры, чтобы избежать заклинивания при сезонных перепадах температур. - Режим работы и группа классификации
Часто упускаемый из виду, но критически важный параметр — режимная группа по ИСО 4301 или ГОСТ 34017. Легкий режим (А1-А3, 1К-3К) подходит для редких подъемов с малой скоростью — например, ремонтные мастерские. Средний (А4-А5, 4К-5К) — основной рабочий диапазон для большинства производственных цехов. Тяжелый и весьма тяжелый (А6-А7, 6К-7К) применяются в металлургии, литейных цехах, при круглосуточной работе с грузами, близкими к номиналу. Неправильный выбор группы приводит к преждевременному выходу из строя механизмов. Специалисты «ПрестижСервис» анализируют ваш технологический цикл и помогают выбрать кран с адекватным запасом по наработке.
Часть 2. Проектирование и скрытые нюансы фундамента
Создание кран-балки «под ключ» невозможно без учета нижнего строения. Для консольных и полукозловых кранов, а также для тяжелых опорных мостов изготовление фундамента — это первый этап монтажных работ. Компания «ПрестижСервис» предоставляет услуги по изготовлению фундамента под консольный кран в полном соответствии с геологией грунта. Мы рассчитываем статическую и динамическую нагрузку, исключая просадку и крен колонн в процессе эксплуатации. В проект закладываются:
- Узлы упругих соударений с концевыми упорами, демпфирующие энергию удара при наезде крана на тупик.
- Системы токоподвода (троллейные шины закрытого типа с защитой от пыли и влаги или гибкий плоский кабель на кабестане), рассчитанные на максимальный потребляемый ток с учетом пусковых режимов.
- Расчет металлоконструкции на усталостную прочность в зонах сварных швов и концентраторов напряжений.
- Заземляющие устройства и система уравнивания потенциалов для обеспечения электробезопасности.
Отдельно стоит отметить важность анкерных групп. Для консольного крана фундаментный блок должен воспринимать не только вертикальную нагрузку от веса груза, но и значительный опрокидывающий момент. Мы закладываем анкерные корзины с трапецеидальной резьбой, обеспечивая двойной запас по вырыву. Бетонирование ведется с виброуплотнением и контролем набора прочности. Заказчик получает паспорт фундамента с актами скрытых работ и схемой исполнительной съемки положения закладных деталей.
Часть 3. Изготовление металлоконструкций и комплектация
После утверждения проекта начинается этап изготовления. «ПрестижСервис» производит главные балки коробчатого или двутаврового сечения. Для пролетов свыше 12 метров предпочтительнее коробчатая конструкция: она обладает высокой жесткостью на кручение и меньшим строительным прогибом. Сварка ведется полуавтоматами в среде защитных газов, что обеспечивает глубокий провар и минимальное коробление. Каждый шов проходит визуально-измерительный контроль и ультразвуковую дефектоскопию ответственных узлов.
В комплектацию кран-балки входят:
- Тельфер электрический канатный (подобранный по грузоподъемности, высоте подъема и скорости) с крюковой подвеской, оснащенной предохранительным замком.
- Концевые балки с ходовыми колесами на подшипниках качения (опорный вариант) или каретки с роликами для двутавра (подвесной вариант).
- Шкаф управления с частотными преобразователями или контакторной схемой (по желанию клиента).
- Кабельные трассы и токосъемники.
- Буфера и упоры.
Часть 4. Монтаж, пусконаладка и легитимность
Самый ответственный этап — это ввод крана в эксплуатацию. Федеральные нормы и правила (ФНП) «Правила безопасности опасных производственных объектов, на которых используются подъемные сооружения» требуют не только качественной сборки болтовых и сварных соединений, но и обязательного технического освидетельствования. В компетенцию «ПрестижСервис» входит проведение статических (нагрузка 125% от номинала) и динамических (110%) испытаний.
Процедура выглядит так:
- Проверка работоспособности всех механизмов на холостом ходу.
- Статическое испытание: кран нагружается контрольным грузом 125%, который удерживается в течение 10 минут. Замеряется остаточный прогиб — он не должен превышать 1/700 пролета для мостовых кранов.
- Динамические испытания: груз 110% номинала многократно поднимается, опускается и перемещается по пролету.
Мы берем на себя оформление всей исполнительной документации: от актов скрытых работ по фундаменту до паспорта крана с отметкой Ростехнадзора о постановке на учет (для кранов, подлежащих регистрации). Заказчик получает полностью готовый к работе механизм, прошедший промышленную экспертизу безопасности. Наш сервис исключает ситуацию, когда купленное оборудование простаивает из-за бюрократических барьеров или отсутствия акта ввода в эксплуатацию.
Часть 5. Сервисное сопровождение как часть услуги «под ключ»
Понятие «под ключ» для «ПрестижСервис» не заканчивается подписанием акта приемки. Любая кран-балка нуждается в регулярном техническом обслуживании. Мы предлагаем договоры на сервис, включающие регулировку тормозов, замену масла в редукторах, дефектоскопию крюковой подвески и обслуживание подкранового пути. Изготовление крана — это только половина дела, гораздо важнее поддерживать его ресурс на протяжении всего жизненного цикла.
Плановое ТО по договору включает:
- Ежемесячный осмотр: проверка крюка, каната, тормозов, концевых выключателей.
- Ежеквартальное обслуживание: протяжка болтовых соединений, проверка износа ходовых колес, смазка.
- Ежегодное полное техническое освидетельствование с частичной разборкой и дефектоскопией.
Наличие действующего договора на обслуживание снимает с владельца крана множество организационных проблем и гарантирует соответствие оборудования требованиям промышленной безопасности.
Выбор кран-балки «под ключ» в «ПрестижСервис» — это инвестиция в спокойствие и безопасность. Мы соединяем инженерные компетенции по металлоконструкциям, фундаментам и электронике в единую систему. От первого выезда инженера на замер до первого подъема груза — каждый шаг регламентирован и прозрачен. Доверьте свое оборудование профессионалам, которые понимают, что грузоподъемный механизм должен быть точным, надежным и абсолютно безопасным с первого дня работы. Свяжитесь с нами, чтобы обсудить ваш проект и получить коммерческое предложение с детальным расчетом сроков и стоимости.
